HMT140 zaprojektowany został do monitoringu wilgotności, temperatury oraz innych parametrów za pomocą sygnału analogowego.
Typowe miejsca zastosowania to:
- Magazyny
- Chłodnie i banki kriogeniczne
- Banki krwi
- Innych miejsc z szeroko pojętą nauką techniką
Rejestrator posiada wbudowany moduł WiFi, który współpracuje z oprogramowaniem viewLinc 4.1 CMS. Przeznaczony jest do bezprzewodowej komunikacji z siecią Ethernet po przez bezprzewodowe punktu dostępu. Przetworniki HMT140 mogą być wyposażone w wyświetlacz. Zasilane są z baterii lub zewnętrznego zasilacza 9...30VDC. Opcjonalnie dostępne są sondy kablowe o długości 3, 5 i 10 m. Wbudowany moduł WiFi pozwala na łatwe wpięcie się w istniejącą sieć Ethernet po przez Acces Point. W komplecie przetwornik dostarczany jest z certyfikatem kalibracji zgodnym z NIST.
Przetwornik HMT140 charakteryzuje się doskonałą dokładnością pomiaru wilgotności dzięki wbudowanemu czujnikowi Vaisala HUMICAP 180R. Czujnik ten odporny jest na działanie większości środków chemicznych oraz pyłu. Oprócz doskonałej dokładności i stabilności pracy, przetworniki mają możliwość wymiany sondy na nową bez konieczności ponownej kalibracji. Alternatywnie do rejestratora można podpiąć dowolne dwa czujniki temperatury rezystancyjne RTD Pt100 - 4 przewodowe, napięciowe 0...5V/10V lub prądowe 0...22mA, ewentualnie czujniki magnetyczne np: otwarcia drzwi. Kombinacja wielu różnych kanałów wejściowych rejestratora i możliwość komunikacji poprzez sieć bezprzewodową Wi-Fi stanowią o jego użyteczności w monitoringu. Wszystkie zapisane lokalnie dane można wysyłać nadrzędnego systemu monitoringu parametrów środowiskowych CMS viewLinc 4.3. System przystosowany jest do szybkiej walidacji, posiada oprogramowanie zgodne z wytycznymi 21CFR Part 11. Aby podłączyć urządzenie HMT140 do sieci, należy uprzednio zainstalować oprogramowanie HMT140 Utility i podłączyć przetwornik do komputera za pomocą przewodu konfiguracyjnego.

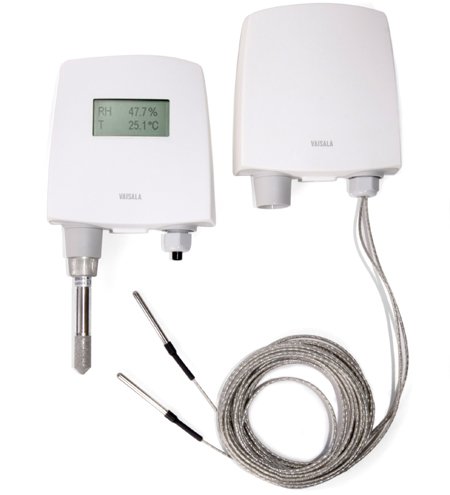

Dostępne modele:
- HMT141: sonda temperatury i wilgotności Vaisala Humicap RH + T
- HMT143: podwójne wejście temperaturowe rezystancyjne RTD: -90°C do 90°C
- HMT144: 2 x wejście napięciowe (0-5 VDC)
- HMT145: 2 x wejście napięciowe (0-10 VDC)
- HMT146: 2 x wejście prądowe (0-20 mA)
- HMT147: 2 x wejście logiczne (do podłączenia wyłączników magnetycznych)
- HMT148: kombinacja wejścia rezystancyjnego temperaturowego RTD & wejścia logicznego
Dane techniczne:
| WILGOTNOŚĆ | |
| Zakres pomiarowy | 0...100%RH |
| Dokładność w zakresie temperatury 0...+40°C | |
| 0...90%RH | ±1.7%RH |
| 90...100%RH | ±2.5%RH |
| Dokładność w zakresie temperatury -40...0°C, +40...+80°C | |
| 0...90%RH | ±3.0%RH |
| 90...100%RH | ±4.0%RH |
| Niepewność kalibracji fabrycznej | +20°C: ±1.5RH |
| Czujnik wilgotności | Vaisala HUMICAP 180R |
| Stabilność stabilność długo czasowa | ±2%RH w czasie 2 lat |
| TEMPERATURA | |
| Zakres pomiarowy | -40...+80°C |
| Dokładność w zakresie pomiarowym | |
| przy +15...+25°C | ±0.2°C |
| przy 0...+15°C oraz +25...+40°C | ±0.25°C |
| przy -40°C...0°C oraz +40...+80°C | ±0.4°C |
| Czujnik temperatury | Pt1000 RTD Class F0.1 IEC 60751 |
| A. 2 kanały z wejściem prądowym 0 ... 22 mA Rozdzielczość 0.67 μA Dokładność: ±0.15 % zakresu w +25 °C Impedancja wejściowa 62Ω Ochrona przeciwprzepięciowa 40 mA |
B. 2 kanały z wejściem napięciowym dla sygnałów 0 ... 5 V, 0 ... 10 V Rozdzielczość 0.0034% zakresu Dokładność ±0.15 % zakresu w +25 °C Impedancja wejściowa 37 kΩ Zabezpieczenie przeciwprzepięciowe 50 V max Izolacja wspólna dla rejestratora |
C. 2 Wejścia rezystancyjne Pt 100 RTD / 4 przewodowe Klasa A IEC 751 Impedancja wejściowa 5.1 kΩ Zakres pomiarowy: -196 °C do +90 °C Dokładność w zakresie: w -196 ...-90 °C ±2.5 °C w -90 ... -30 °C ±0.75 °C w -30...0 ±0.5 °C w 0 ... +50 °C ±0.25 °C w +50 ...+90 °C ±0.75 °C |
D. Wejście typu OPEN / CLOSE - np. sygnalizacja stanu otwarcia drzwi |
Sieć bezprzewodowa:
- Standard IEEE 802.11 b/g
- Data Rates 802.11 b: 1, 2, 5.5,11 Mbps : 802.11 g: 6, 9, 12, 18, 24, 36, 48, 54 Mbps
- Zakres częstotliwości 2402 ~ 2480MHz
- Modulacja 802.11 b: DSSS(CCK-11, CCK-5.5, DQPSK-2,DBPSK-1): 802.11g : OFDM
- Wi-Fi szyfrowanie WEP (128-bit), WPA, WPA2 (osobiste) Output Power +18dBm(63mW)
- Czułość typowo -85dBm
- Wbudowana antena z certyfikatami FCC, IC, CE, Wi-Fi Alliance, EN61326-1:2006, EN61326-2-3:2006, EN61000-3-2:2006+A1: 2009+A2:2009, EN61000-3-3:2008, EN61326-1:2006, MIC R 201-125765, CMIIT ID: 2013DJ7129
System viewLinc 4.1 CMS - Vaisala
W ramach systemu ciągłego monitorowania parametrów, Vaisala oferuje oprogramowanie (CMS) viewLinc zapewniające prezentację aktualnych danych, alarmy oraz trendy w czasie rzeczywistym. Oprogramowanie zgodne jest z 21 CFR Part 11. Idealne dla małych i dużych systemów oraz aplikacji autonomicznych. ViewLinc wykorzystuje istniejącą sieć, eliminując koszty instalacji i utrzymania dedykowanej sieci dla systemu ciągłego monitoringu. Oprogramowanie obsługuje Ethernet, PoE, WiFi oraz inne sposoby łączności. ViewLinc pozwala użytkownikom na monitorowanie parametrów środowiska z rejestratorów danych Vaisala oraz obsługę urządzeń Vaisala za pośrednictwem dowolnej przeglądarki WWW: np. Microsoft Internet Explorer ®. Akceptuje komunikację z przetwornikami serii: HMT330, HMT140, DMT340, PTU300.
viewLinc jest jednym z najprostszych systemów monitoringu w instalacji i jego późniejszej konfiguracji.
Najnowszy viewLinc-wersji 4.3- oferuje mobilny interfejs zoptymalizowany dla zdalnego monitorowania, raportowania i zarządzania alarmami za pośrednictwem wiadomości SMS. Ulepszony interfejs użytkownika viewLinc 4.3 ułatwia dostęp do danych i jest kompatybilny z systemem Microsoft Windows Server 2003, 2008 i Windows 7 (64 bit).
