Cechy:
- Uniwersalny przetwornik dla sond inteligentnych Vaisala
- Obsługa 1 sondy

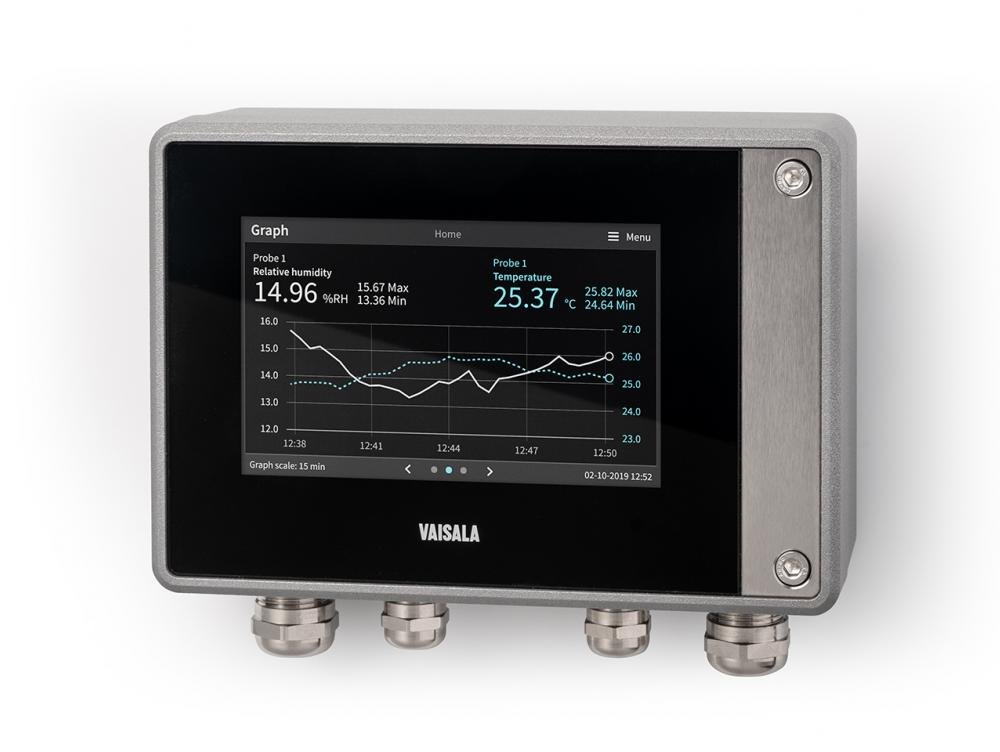

- Wyświetlacz dotykowy (opjonalnie)
- Obudowa metalowa o stopniu ochrony IP66 NEMA 4
- 2 konfigurowalne galwanicznie izolowane wyjścia analogowe
- Komunikacja ethernet z interfejsem webowym do zdalnego dostępu
- Protokół Modbus TCP / IP
- Zatwierdzene EU RO Mutual Recognition do użytku na morzu
Sondy kompatybilne z Indigo 510
| Wartość mierzona | Model sondy |
| wilgotność i temperatura | HMP3, HMP4, HMP5, HMP7, HMP8, HMP9 |
| temperatura | TMP1 |
| temperatura punktu rosy | DMP5, DMP6, DMP7, DMP8 |
| CO2 | GMP251, GMP252 |
| gazowy nadtlenek wodoru | HPP271, HPP272 |
| wilgotność w oleju | MMP8 |
Wejścia i wyjścia
| Zasilanie | |
| PELV | 15…35 VDC, 24 VAC ±20 %, maks. prąd 2 A |
|
Wyjścia analogowe |
|
| Liczba wyjść | 2, izolowane galwanicznie od napięcia zasilania |
| Wyjścia napięciowe | 0…1 V, 0…5 V, 0…10 V, skalowalne |
| Wyjścia prądowe | 4…20 mA, 0…20 mA, skalowalne |
| Obciążęnia zewnętrzne | |
| Wyjścia prądowe | RL< 500 Ω |
| 0-1 V | RL> 2 kΩ |
| 0-5 oraz 0-10 V | RL> 10 kΩ |
| Maks. przekrój przewodów | 2.5 mm2 (14 AWG) |
| Dokładność wyjść analogowych dla 20°C | ±0.05 % zakresu |
| Wpływ temperatury na dokładność | ±0.005 % / °C pełnego zakresu |
|
Interfejs Ethernet |
|
| Wspierane standardy | 10BASE-T, 100BASE-TX |
| Konektor | 8P8C (RJ45) |
| Wspierane protokoły komunikacji | Modbus TCP/IP (port 502), HTTPS (port 8443) |
Środowisko pracy
| Temperatura pracy | −20 … +55 °C (−4 … +131 °F) |
| Temperatura przechowywania | −40 … +70 °C (−40 … 158 °F) |
| Maksymala wysokość bezwzględna pracy | 3000 m (9843 ft) |
Aprobaty
| Normy bezpieczeństwa | IEC/UL/EN 61010-1 |
| Kompatybilność elektromagnetyczna | EN 61326-1, Industrial Environment |
| Przepisy morskie | EU RO Mutual Recognition |
| FCC | FCC Part 15 Compliance Statement for Class B Unintentional Radiators |
Specyfikacja mechaniczna
| Klasyfikacja obudowy | IP66, NEMA 4, IK08, DIN EN ISO 11997-1: Cycle B |
| Materiał obudowy | AlSi10Mg (DIN 1725) |
| Materiał okna wyświetlacza | szkło chemicznie utwardzane (IK08) |
| Waga | 1.5 kg (3.3 lbs) |

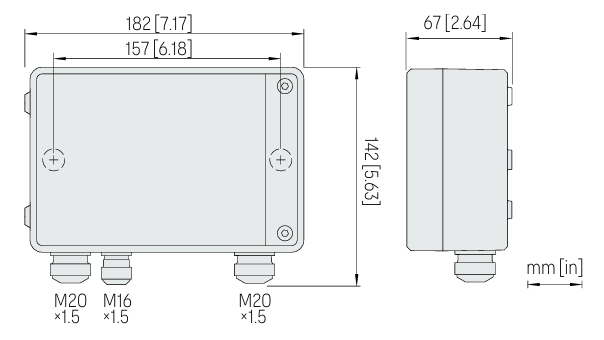

| Wymiary (H×W×D) | 142×182×67 mm (5.63×7.17×2.64 in) |
|
Średnice przewodów dla dławików kablowych |
|
| Dławik M20x1.5 | 5.0 … 8.0 mm (0.20 … 0.31 in) |
| Dławik M16x1.5 | 2.0 … 6.0 mm (0.08 … 0.24 in) |
Akcesoria
| Podstawa montażowa | DRW252186SP |
| Zestaw do montażu na maszcie | 215108 |
|
Przewody podłączeniowe dla sond |
|
| Długość 1m | CBL210896-1MSP |
| Długość 3m | CBL210896-3MSP |
| Długość 5m | CBL210896-5MSP |
| Długość 10m | CBL210896-10MSP |
