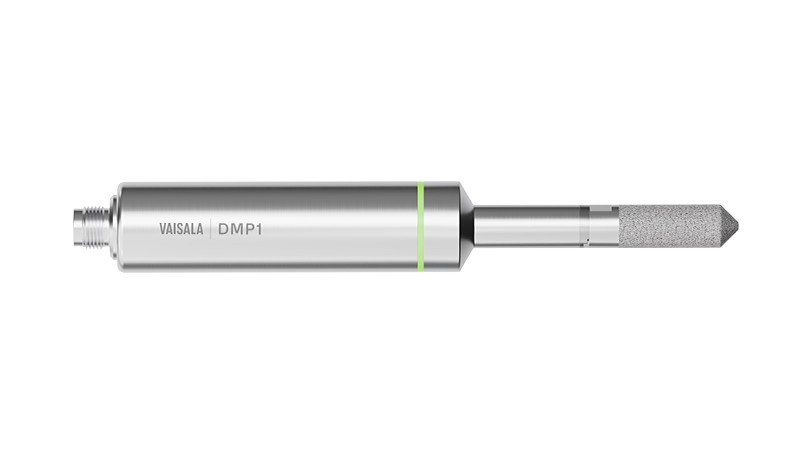

DMP1 jest optymalnym rozwiązaniem do utrzymania niezawodności procesu i prawidłowego poziomu suchości w produkcji baterii i półprzewodników z opcjonalnym lokalnym wyświetlaczem Indigo300. Umieszczając sondy w newralgicznych miejscach i w odpowiednich odstępach, można niezawodnie monitorować cały obiekt, w którym kontrolowana jest suchość. Czujnik Vaisala DRYCAP jest odporny na zanieczyszczenia cząstkami stałymi, kondensację wody, opary oleju i większość substancji chemicznych. Szybka reakcja w ciągu kilku minut. Szybki czas reakcji i stabilność sprawiają, że wydajność DMP1 jest niezrównana również w zastosowaniach dynamicznych i przy niskim punkcie rosy. Oczyszczanie czujnika minimalizuje wpływ zanieczyszczeń. W środowiskach o wysokim stężeniu chemikaliów i środków czyszczących opcja oczyszczania czujnika pomaga utrzymać dokładność pomiarów między kalibracjami. Oczyszczanie czujnika polega na podgrzaniu czujnika w celu usunięcia szkodliwych chemikaliów.
Elastyczna łączność
Wydajność pomiarowa 1)
- Punkt rosy: czujnik DRYCAP© 180M
- Zakres pomiarowy -70…+80°C Td/f
- Zakres pomiarowy dla ciągłej pracy -70…+45°C Td/f
- Dokładność Do ±2°C Td/f
- Zobacz wykres dokładności
- Czas reakcji 63 % [90%] 2)
- Od stanu suchego do mokrego 5s [15s]
- Od stanu mokrego do suchego 45s [8min]
- Temperatura
Zakres pomiarowy 0 … +80°C
Dokładność ±0,2°C w temperaturze pokojowej
Czujnik temperatury Pt100 RTD klasa F0,1 IEC 60751 - Wilgotność względna
Zakres pomiaru 0–70%RH
Dokładność (RH <10%RH, w temperaturze +20°C) ±0,004%RH +20% odczytu
1) Określone dla przepływu powietrza większego niż 0,2m/s.
2) Określone dla filtra spiekanego HM47280.
Środowisko pracy
- Temperatura pracy -40…+80°C
- Temperatura przechowywania -40…+80°C
- Środowisko pomiarowe: powietrze, azot, wodór, argon, hel, tlen 1)
- Stopień ochrony obudowy sondy IP66
1) W przypadku obecności innych substancji chemicznych należy skonsultować się z firmą Vaisala. Należy przestrzegać przepisów bezpieczeństwa dotyczących gazów łatwopalnych. - Wejścia i wyjścia
Napięcie robocze 15–30 V DC
Pobór prądu typowo 10 mA, maksymalnie 500 mA.
Wyjście cyfrowe RS-485, nieizolowane
Protokoły Modbus RTU
Zgodność
- Dyrektywy i rozporządzenia UE Dyrektywa EMC (2014/30/UE)
- Dyrektywa RoHS (2011/65/UE) z zmianami wprowadzonymi rozporządzeniem 2015/863
- Kompatybilność elektromagnetyczna (EMC) EN 61326‑1, środowisko przemysłowe
- Znaki zgodności CE, China RoHS, RCM
Parametry wyjściowe
- Wilgotność bezwzględna (g/m³) Wilgotność względna (%RH)
- Wilgotność bezwzględna w NTP (g/m³) Wilgotność względna (rosa/szron) (%RH)
- Temperatura punktu rosy (°C) Temperatura (°C)
- Temperatura punktu rosy/szronu (°C) Stężenie wody (ppmv)
- Temperatura punktu rosy/szronu przy 1 atm (°C)
- Stężenie wody (w stanie mokrym) (vol‑%)
- Temperatura punktu rosy przy 1 atm (°C) Udział masowy wody (ppmw)
- Obniżenie punktu rosy/mrozu (°C) Ciśnienie pary wodnej (hPa)
- Entalpia (kJ/kg) Ciśnienie nasycenia pary wodnej (hPa)
- Stosunek mieszania (g/kg)
Specyfikacje mechaniczne
- Złącze M12 5-pinowe z kodowaniem A, męskie
- Waga 180 g
- Materiały
Sonda AISI 316L
Korpus sondy AISI 316L - Akcesoria
Adapter USB Indigo 1) USB2
Spiekany filtr ze stali nierdzewnej HM47280SP
1) Oprogramowanie Vaisala Insight dla systemu Windows dostępne do pobrania z sieci.
Wymiary:
